一、產品概述

YBM-12/0.4-□高壓/低壓組合式變電站一般采用目字型結構布置，將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，由高壓開關柜、低壓配電屏、配電變壓器及外殼四部分組合而成，是一種新型供配電裝置，它比傳統土建變電站具有許多優越性，用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。

一、產品設計標準

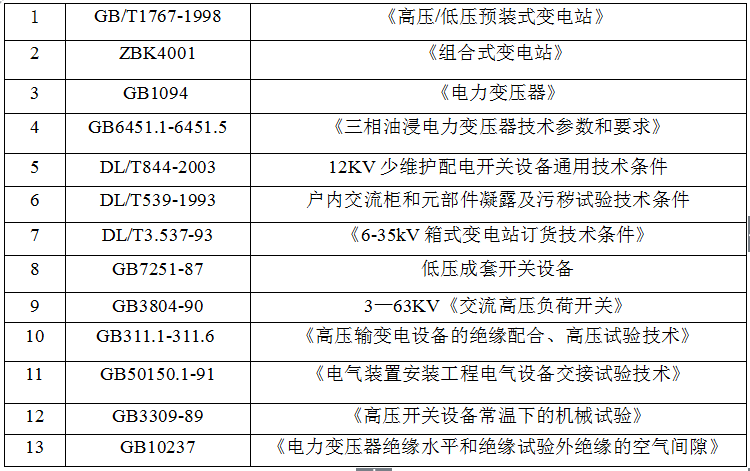

戶外式箱式變電站各項技術指標都應滿足下列國家頒布的技術規范標準。

三、使用環境

a. 環境溫度：-25℃～+40℃，日溫差≤25K

b. 海拔高度：≤2000m

c.  風速：≤35m/s

d.  耐震能力：≤8度

e.  安裝廠所：無火災、爆炸、嚴重污穢及劇烈震動

f.  月平均相對濕度：90%，日平均相對濕度：95%

注：特殊使用條件，訂貨時與我公司協商解決。

四、結構特點

1. 高低壓室布置合理緊湊，操作、維修方便，高壓開關設備具有“五防”聯鎖功能。元件性能可靠，操作簡單，具有成套性強、體積小、結構緊湊、運行安全可靠，維修方便。

2. 各室之間采用鋼板隔成獨立的小室，其內部形狀可布置為“目”字形和“品”字形等多種形式。

3. 根據不同的使用環境和條件，可滿足不同用戶的使用要求。變電站外殼可用非金屬材料、普通鋼板、不銹鋼板、鋁合金板、彩鋼復合板等材料制作，具備長期戶外使用的條件。

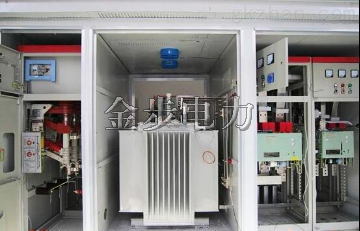

        高壓室、變壓器、低壓室三室連接示意圖示

低壓開關設備與無功功率補償裝置

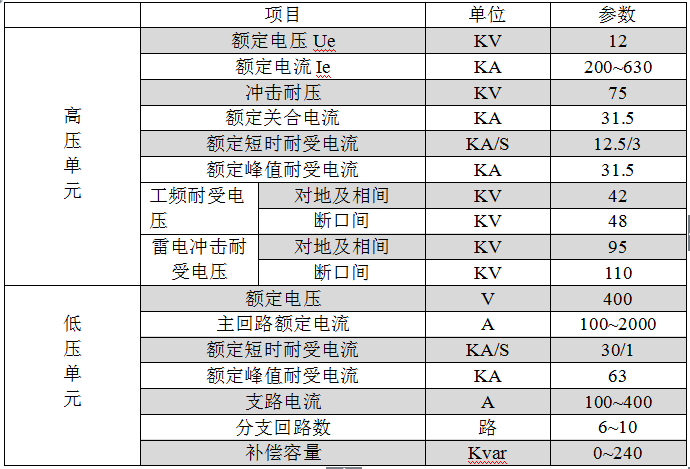

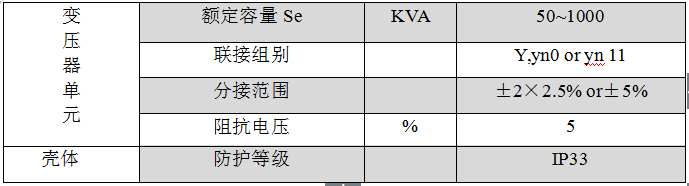

五、主要技術參數

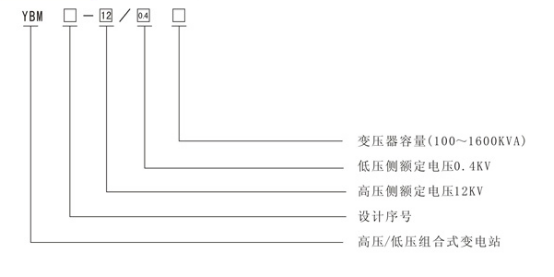

六、型號說明

七、常用接線方案

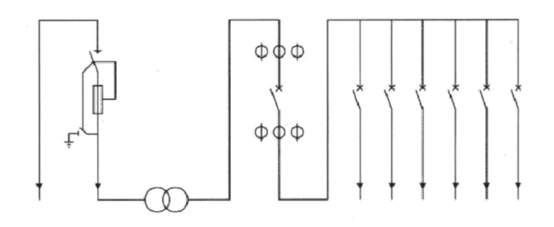

方案一：

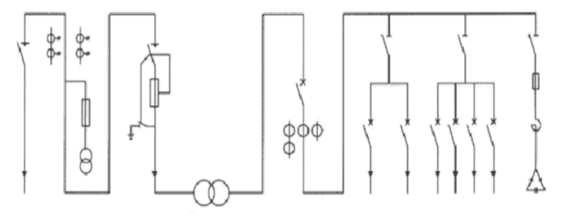

方案二：

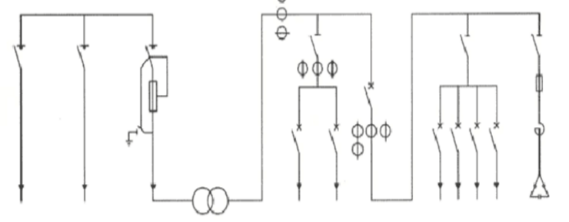

方案三：

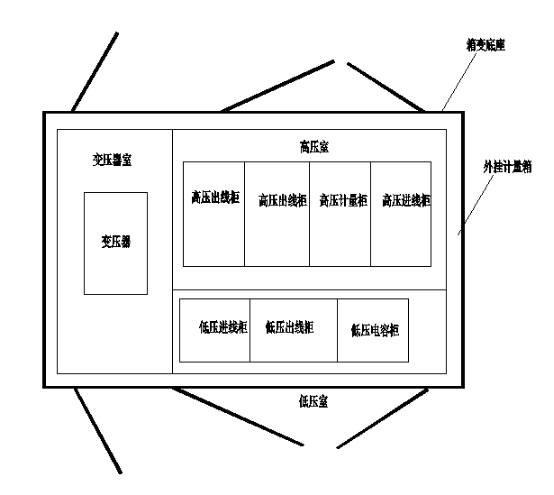

八、產品結構布局
