概述:
    KYN28A-12型鎧裝（中置）移開式交流金屬封閉開關設備(以下簡稱開關柜〉系三相交流50Hz的戶內成套配電裝置，用于接受和分配3-12kV的網絡(luò )電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡(luò )并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VSI(即ZN63)、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。

■使用環境條件

1.周?chē)�空氣溫度：上限�?/span>40℃，下限一般地區--10℃;

2.海拔：1000m；

3.濕度：

相對濕度：日平均值不大于95%,月平均值不大于90%;

水蒸氣壓力：日平均值不大于2.2KPa,月平均值不大于1.8KPa;

當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件；

(1).凝露不頻繁(每月平均不超過兩次)有輕度污穢；

(2).一般不出現凝露(每年平均不超過兩次)有較嚴重污穢；

KYN28A-12（GZS1）戶內金屬鎧裝移開式開關設備（74-75）

4.沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所；

5.沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。

注：1.允許在-30℃時儲運。

2.當海拔超過1000m的地區，按JB/Z102《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時，低壓輔助設備不需要采取任何措施...

當實際使用條件與上述不同時，應由用戶和制造廠雙方協商。

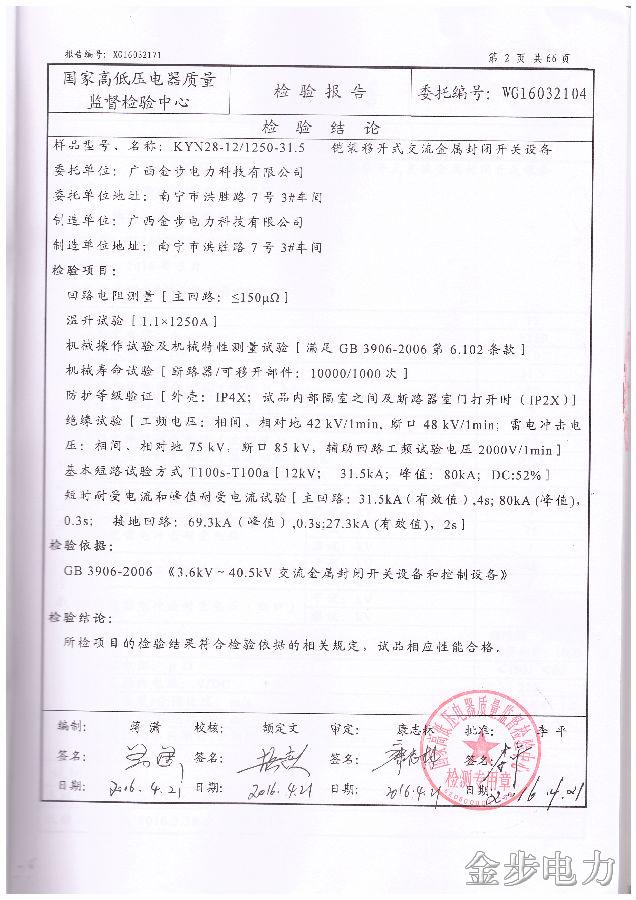

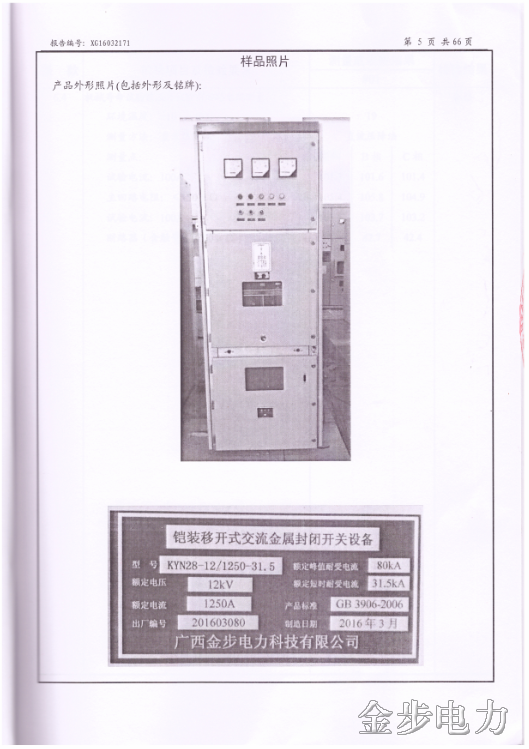

符合標準
產品符合下列標準：

1.IEC 298

2.GB 3906-2006

3.DL/T 404

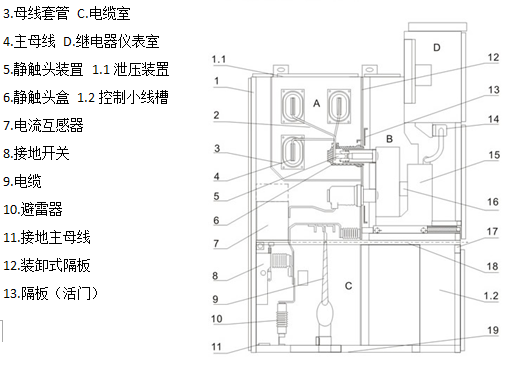

14.二次插頭

15.斷路器手車

16.加熱器裝罝

17.可抽出式水平隔板

18.接地開關操作機構

19.底板

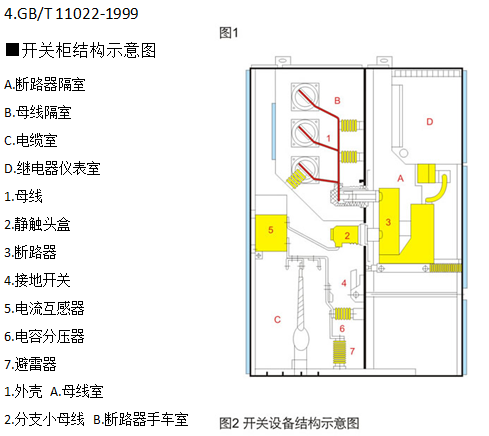

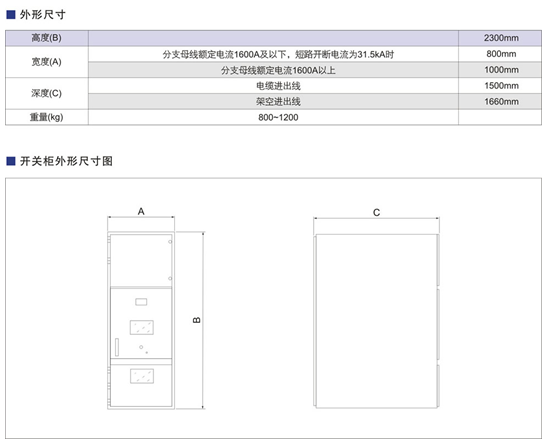

開關柜由固定的柜體和可抽出部件(簡稱手車)兩大部分組成(開關柜結構示意圖見圖2),開關柜柜體的外殼和各功能單元的隔板均采用覆鋁鋅鋼板栓接而成。開關柜外殼防護等級達IP4X.各隔室間隔板及斷路器室門打開時的防護等級為IP2X。

KYN28A-12型開關柜可配用VS1、ZN 12V型真空斷路器手車和VD4真空斷路器手車及ABB公司生產的VC系真空接觸器，開關柜可安裝成雙重柜并列，即安裝成背靠背排列。開關柜的安裝與調試可在正面進行，所以開關柜可以靠墻安裝，靠墻安裝的最大的優點可節省占地面積，另外開關柜又可不靠墻安裝，即雙面維護型，二者內部結構布置是不一致的，其優點是維護方便。

■外殼與隔板

開關柜的外殼和隔板是用優質進口覆鋁鋅鋼板經數控機床加工彎折之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，并比同等鋼板高的機械強度。開關柜被隔板分成手車室(斷路器隔室母線室.電纜室，繼電器儀表室(低壓室>。每一單元外殼均獨立接地。

■柜體概述

幵關柜的柜體外殼和隔板是采用覆鋁鋅鋼板或鋼板經數控機床加工和折彎之后栓接而成，因此裝配好的開關柜能保持尺寸上的統一性。覆鋁鋅鋼板具有很強的防腐蝕與抗氣化作用，并比同等鋼板高的機械強度。開關柜被隔板分隔成手車室、母線室、電纜室、繼電器儀表室，每一個單元的外殼均有獨立的接地。開關柜的門均采用靜電噴塑使其表面具有抗撞擊、附腐蝕、外形美觀(顏色可由用戶自定)等優點。

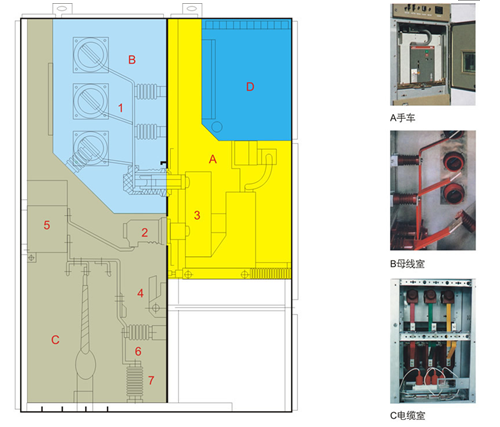

A.手車

手車骨架系用薄鋼板經數控機床加工后經銳鉚、焊而成的。根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車等等，相同規格的手車能方便互換。手車在柜內有隔離位置、試驗位置和工作位置，每一位置均設有定位裝置，以保證手車處于以上位置時不能隨便移動，而移動手車時必需要解除聯鎖。

B.母線室

母線從一個開關柜引至另一開關柜，通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓連接于靜觸頭盒和主母線，不需要任何其它線夾或絕緣子聯接。當用戶和工程特殊需要時，母線排上的聯接螺栓可用絕緣和端帽封裝。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制爭故莨延到鄰柜并能保障母線的機械強度

C.電纜室

電纜室內可安裝電流互感器、接地開關、避雷器以及電纜，并在其底部配制開縫的可卸錯板，以確�，F場的施工方便。

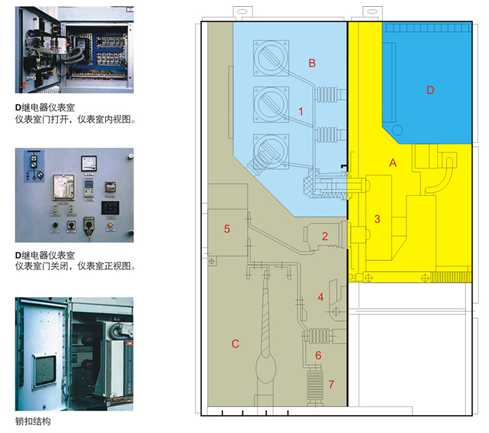

D.繼電器儀表室

繼電器儀表室用于安裝各類繼電器、儀表、信號指示、操作開關等元器件。此外可根據用戶要求在儀表室頂部增加小母線室，可敷設十六路控制小母線。

泄壓裝置

在手車室、母線室、電纜室的上方設有泄壓裝置,當斷路器或主母線、電纜室內發生內部故障電弧時，伴隨電弧的出現,幵關柜內部氣壓上升，達到一定的壓力后，頂部裝置的壓力釋放金膜板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。

鎖扣結構

中門與柜體之間的聯接采用鎖扣結構，并配以提升機構，使中門開啟更為方便。當中門處于關閉狀態時，其與柜體的聯接強度更好，增強了有效抗擊內部燃弧故障的能力。
