JB400-D

■  單相不平衡治理—用電負荷不平衡智能補償裝置

產品概述

JB400-D系列低壓線路末端電壓補償裝置是針對農網基礎薄弱、供電半徑大、負荷不穩定所造成的低電壓現狀而研發的一款最新產品。它通過電壓補償模塊和無功補償模塊提升線路電壓，改善電能質量。產品可以有效保障供電質量，提高電壓合格率，并且無諧波干擾，輸出效率高，可長期連續工作，適用范圍廣泛。

該產品的推出，為電壓偏低，供電質量不穩定的低壓配電電網提供了一個經濟，便捷的解決方案，既為電力部門節省了大量的人力、物力，又向用戶提供了穩定可靠的電源，從而大大減少了農網改造的投資。

JB400-D系列低壓線路末端電壓補償裝置具有電壓提升效果好、裝置體積小、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高等特點，并能夠直接有效地解決農村電網中末端低壓過低的問題，保障居民正常供電，是解決農網低壓線路長距離送電低電壓問題的理想裝置。

主要功能

1、 自動多級提升低電壓，提升率10%、12%、15%、20%等自動調節。

2、 設備具有旁路功能，在輸入電壓合格的情況下，設備自動進入旁路功能，無電能損耗，無功補償模塊在設備旁路狀態下也可正常運行。

3、 三級單相智能無功補償，有效補償線路上無功電流。

4、 過壓、欠壓、過流、過溫、過諧波、三相不平衡、開關故障等自我保護。

5、 遠程數據監測和程序升級。

6、 主站數據分析和WEB發布。

產品的主要技術參數

1. 環境條件

◆環境溫度：-25℃—+65℃，24小時最大溫差≤35℃

◆相對濕度：≤95% 無凝露

◆海拔高度：≤2500m

2. 電源參數

◆輸入電壓：220V（-20%～+7%）或定制

◆供電電源頻率：50Hz

◆供電電源相數：單相電源

◆電壓調節檔位：一般為2-3檔，可根據客戶要求定制最多4檔

◆每檔調節電壓：7%、12%、15%、20%、24%

◆調節精度：≤±2%

◆響應時間：≤60s

3. 其他

◆防護等級：IP44

◆冷卻方式：強制風冷

◆接線方式：相線串接，零線并接

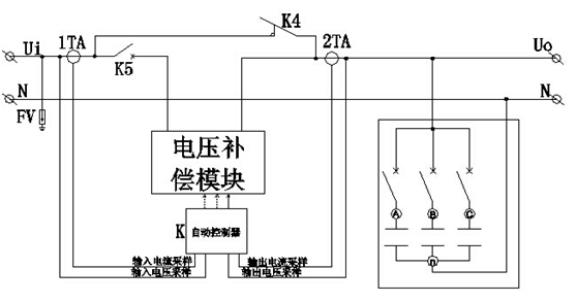

原理示意圖

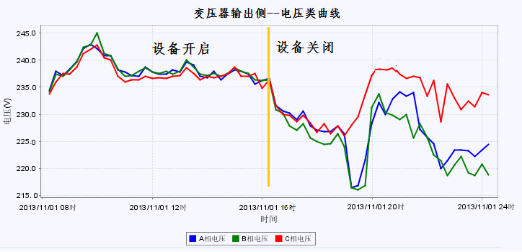

               裝置運行、停止三相電壓對比圖
